RF-Move Sensor

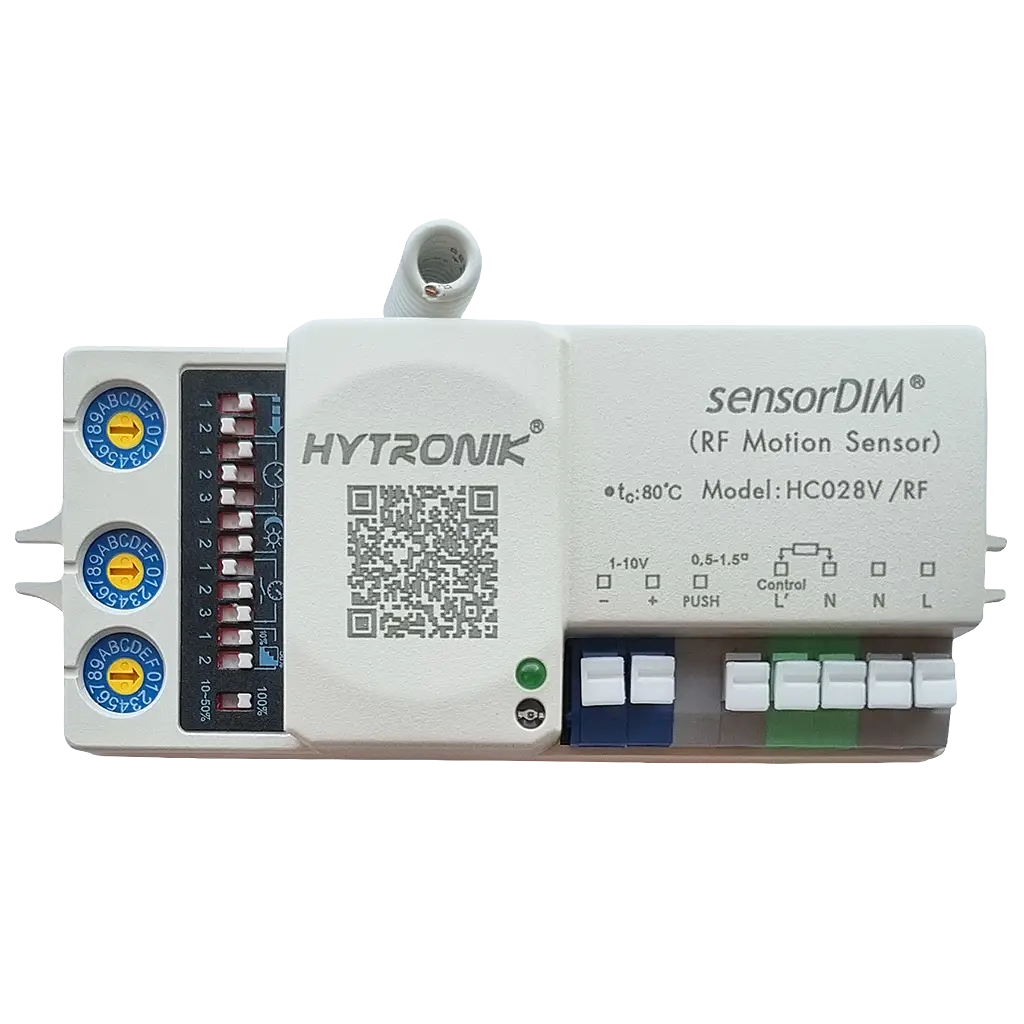

Hytronik HC028V/RF är en HF-rörelsesensor med 1–10 V ljusreglering och trådlös RF-kommunikation. Sensorn möjliggör smart ljusstyrning där endast närliggande eller nästkommande armaturer aktiveras vid rörelse, istället för att hela gruppen tänds. Detta ger energieffektiv och följsam belysning i exempelvis korridorer, trapphus och garage. Detekteringsområde, efterlystid, dagsljusnivå och grundljus kan enkelt justeras.

  • RF-kommunikation – dubbelriktad Master/Slav-funktion (TX/RX)
  • Individuell inställning per armatur – olika tider, grundljus och
    dagsljusnivåer
  • Grundljusfunktion – ned till 10 %, kan vara konstant 24h eller
    släckas efter 5–60 min
  • Daylightsensor – reagerar på omgivande ljus (justerbar luxnivå)
  • Rörelsesensor: Mikrovågsteknik – hög känslighet och räckvidd

Zonstyrning via RF:

  • Armaturer med samma adresskod samverkar trådlöst
  • Tänd upp våning för våning i t.ex. trapphus beroende på rörelse
  • En master kan styra flera slavar i olika riktningar

RF-Move Sensor

TEKNISKA SPECIFIKATIONER

Längd:

102mm

Bredd:

54mm

Höjd:

28mm

Ljusreglering:

RF-Move

Inbyggt drivdon:

Nej

Artiklar

E-nr Artnr Modell Effekt Ljusflöde (lm) Färgtemp Mått Prod.blad Manual Ljusfil
- 9084-0001 RF-move - - - 102/54/28mm

Intresserad av RF-Move Sensor?

Fyll i namn, e-post och din fråga till oss så hör vi av oss så snart vi kan.

Alento site logo

FUNKTIONSBESKRIVNING

Standard/Std

Armaturen har integrerad LED driver, kan även användas som slav till sensor on/off.

Dim

Armaturen har integrerad dimbar LED driver, för fasdim. ( fram & bakkantsdimmer )

Sensor On/Off

Armaturen har integrerad HF rörelsesensor on/off inkl dagsljusrelä. Räckvidd för detektering samt tidsinställningar ställs enkelt in via dip-switchar. Dagsljusrelä går att ställa mellan 5-50 lux där armaturen inte tänder upp när dagsljuset ligger över vald nivå på sensorn. Tider för hur länge armaturen ska vara tänd efter senaste detektering går att ställa i intervaller mellan 30sek och 30min. Armaturen levereras med 3min och dagsljussensorn inaktiv.

DALI/Sw-Dim

Integrerad DALI driver kan även ljusregleras via Sw-Dim ( Faspulskontroll )

MULTI ( Sensor med grundljus – nattljus )

Armaturen kan användas som närvarosensor on/off eller som konstant grundljus 10 % med full effekt 100% vid närvaro. Det går även ställa in armaturen manuellt att släckas helt efter en viss tid (30sek-24h). Via switchar är det även möjligt att ställa ner effekten på armaturen för att kunna justera ljusflödet. Armaturen levereras fabriksinställd med konstant grundljus 10 % och går upp på 100% vid rörelse, 3 min efter sista registrerade rörelse går den återigen ner på 10 % grundljus. Alla inställningar görs enkelt via on/off switchar.

*Alt med Nödljus: Nödljus/Multi har nödljusdrift m batteribackup i 1tim drift. Automatiskt självtest samt statusdiod i kupan.

RF Sensor

Armatur med Radio funktion lämpar sig väl i trapphus, korridorer osv. Med endast nätspänning till armaturen kan man ställa in olika grupper med hjälp av RF teknik. Armaturen kan även gå ned till 10% grundljus, konstant 24h eller släckas helt efter 5min, 10min, 30min eller 1 tim. Varje armatur kan styras individuellt med tider för grundljus och dagsljuskontroll. Rörelsesensorn är av mikrovågsteknik.

Gruppering: Med digital kommunikations metod och fasta adress koder, kan armaturen inte kopplas ihop med andra RF signaler. Det finns 4 st dip switchar och möjlighet till 16 olika grupper. Varje armatur med samma inställda adresskod kommunicerar med varandra.

RF Move

Armatur med Radio funktion, master/slav armatur. Lämpar sig väl i trapphus, korridorer etc. Med endast nätspänning till armaturen kan man ställa in olika grupper med hjälp av RF teknik. Armaturen kan även gå ned till 10% grundljus, konstant 24h eller släckas helt efter 5min, 10min, 30 min eller 1 tim. Varje armatur kan styras individuellt med tider för grundljus och dagsljuskontroll. Rörelsesensorn är av mikrovågsteknik.

Gruppering: Armaturerna fungerar i dubbelriktat system dvs att de kan fungera som master och slav samtidigt. Varje armatur med samma inställda adresskod kommunicerar med varandra. Med slavfunktionen aktiveras slavarmaturen då Masterarmaturen får en detektering. Varje armatur kan skicka signaler till 2 olika slav kanaler. T ex i trapphus kan våning för våning tändas upp beroende vart man är på väg.
