Toro44 – Sensor On/Off

Toro44 Sensor On/Off – Enkel, smart belysning med rörelsestyrning

Toro44 är en lågbyggd, energieffektiv, allroundarmatur i IP44 – utvecklad och producerad nära dig, med korta transporter och material valda för nordiskt klimat. Armatur med integrerad mikrosensor som tänder och släcker automatiskt vid rörelse. Lång livslängd och flexibla inställningar är den ett smart val för energieffektiv belysning i trapphus, förråd och allmänna utrymmen.

• Automatisk tänd/släck-funktion via mikrosensor (Sensor On/Off)
• Ställbart ljusflöde: 1550–6000 lm och effekt 9–40W (via dip-switchar)
• Justerbar efterlystid: 30 sek–30 min (förinställd på 3 min)
• Skymningsrelä: aktiverbart mellan 2–50 lux för att undvika onödig tändning
• Master/master-funktion – styr upp till 15 armaturer (max 400 W)

Utförande & montage:
• Vit pulverlackerad stålplåtstomme
• Microprismatisk akrylkupa
• Tak montering, 2st nyckelhål samt centrumhål för takdosa

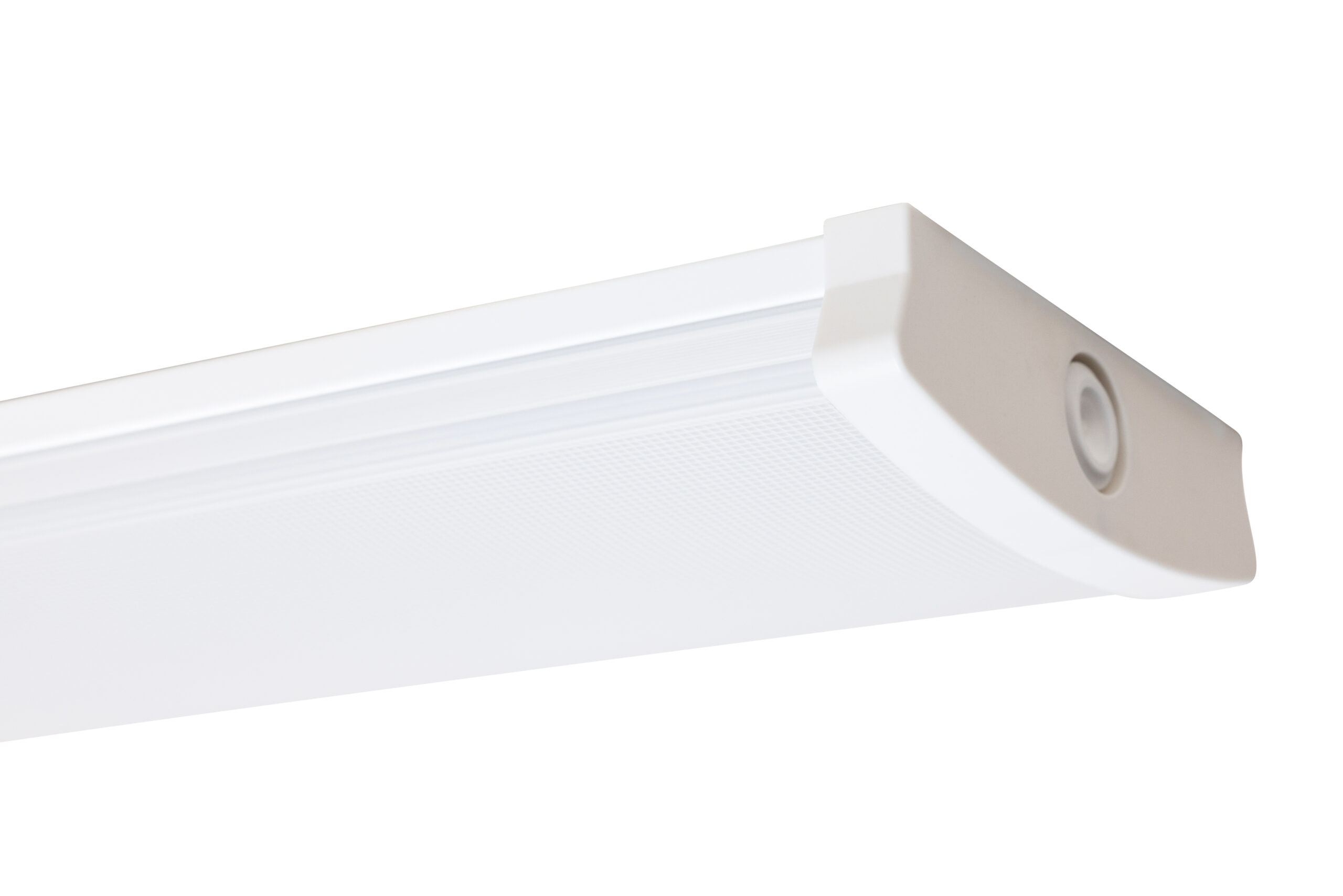

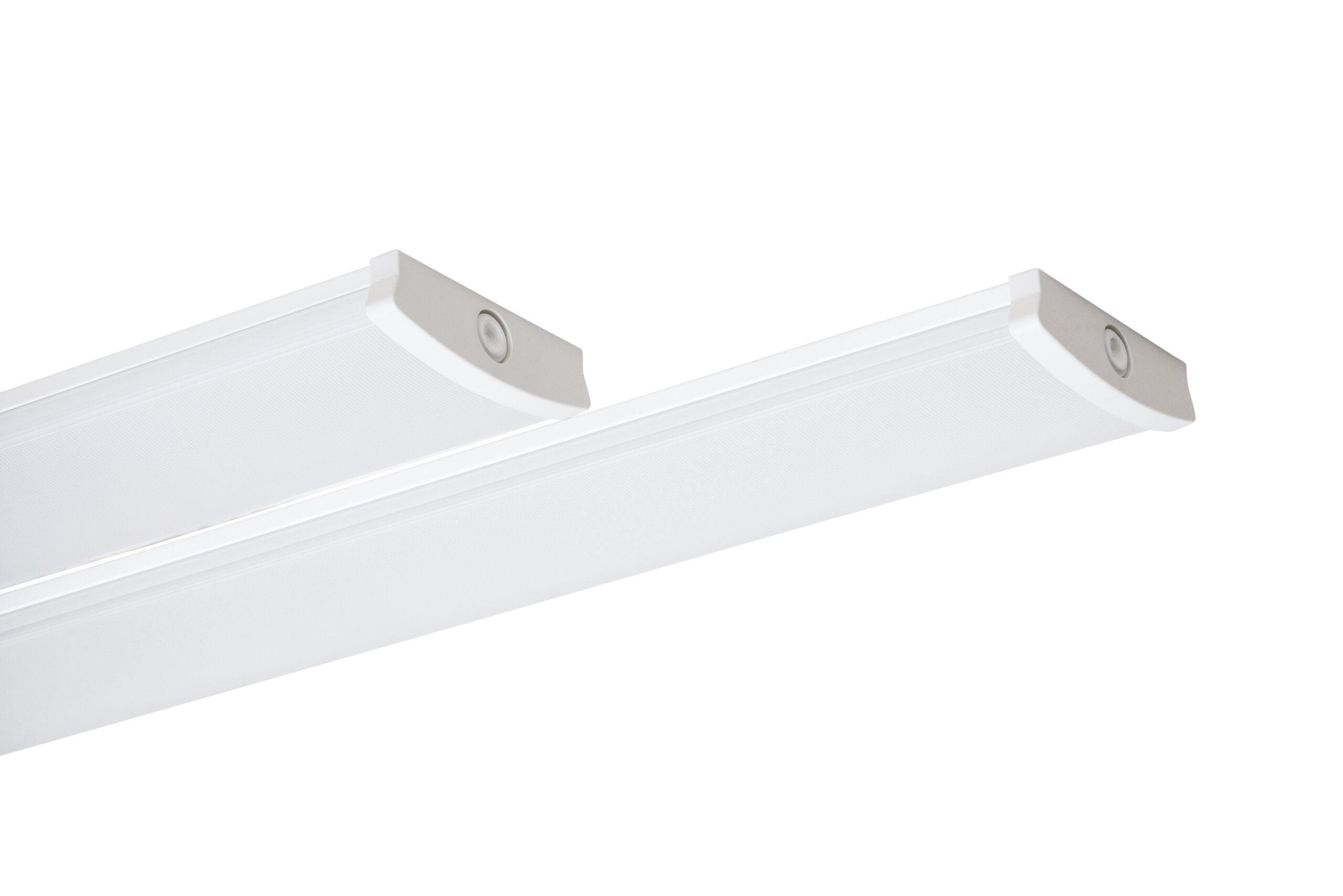

• 4 kabelinföringar: 1st i varje gavel och 2st centralt på baksidan

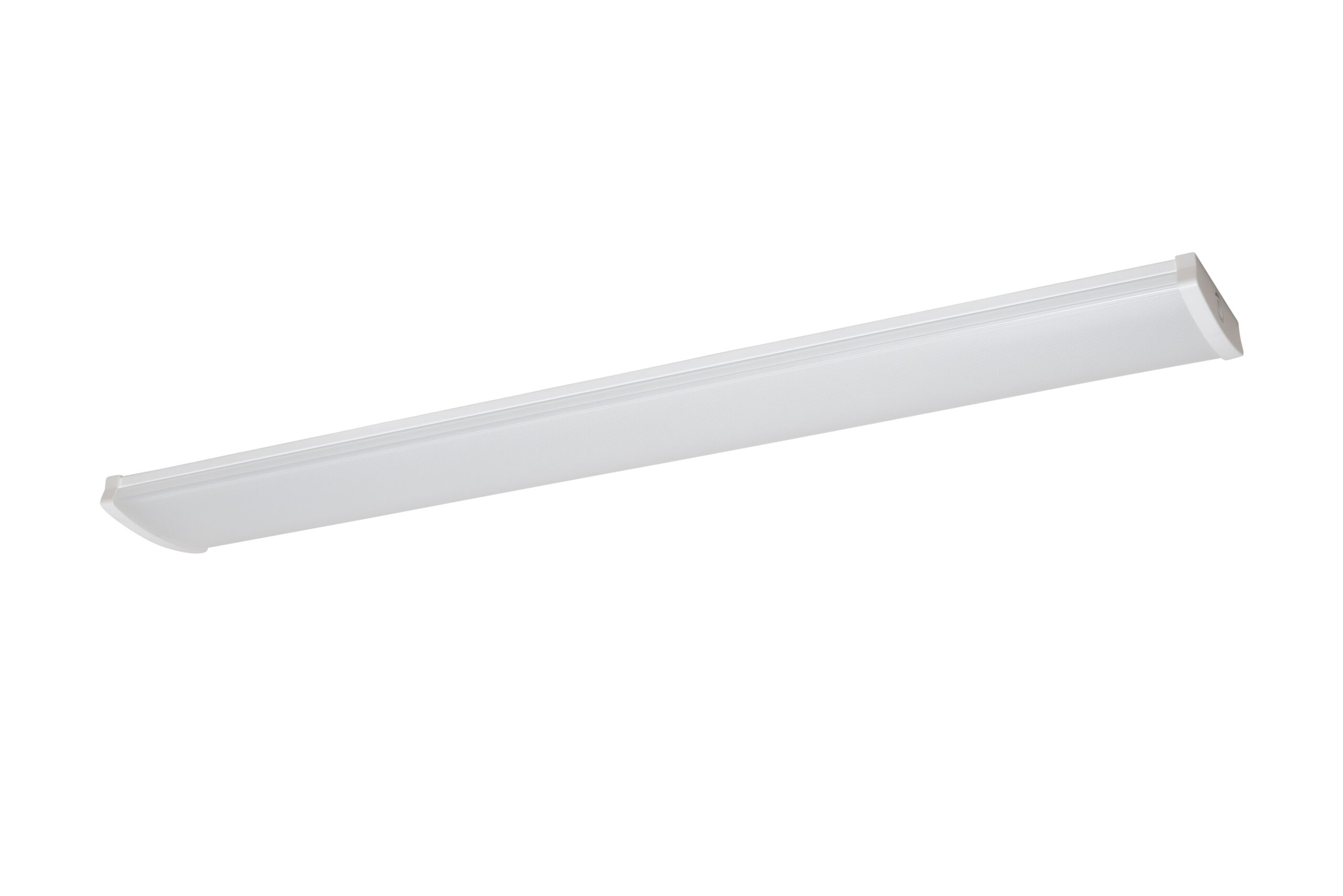

• 1200mm har 5-pol plint vid gavlarna för enkel vidarekoppling, även plint centralt.

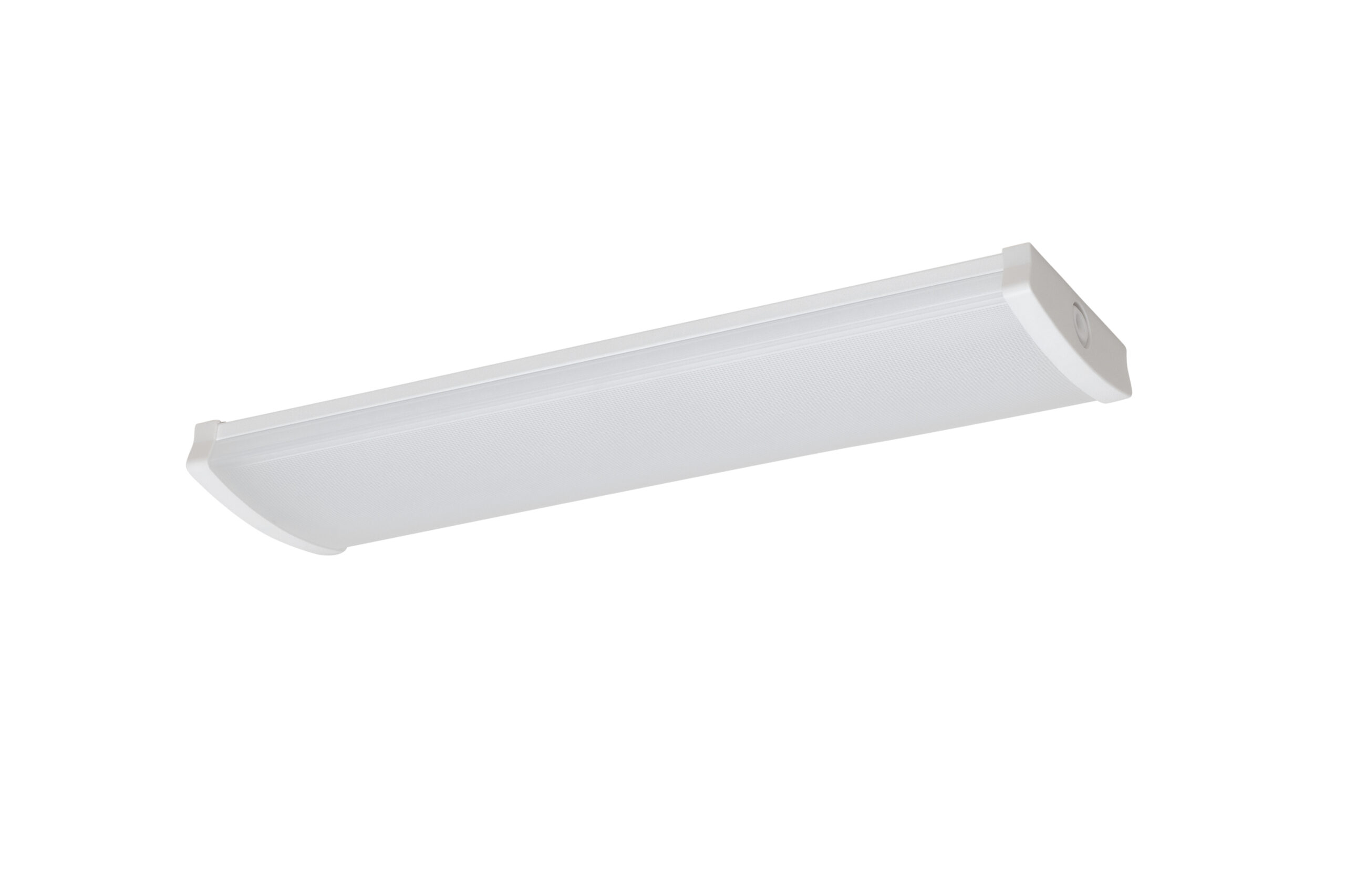

• 600mm har plint i mitten

Finns i 4000K, KL.II samt i valfri färg på armaturstommen.

Toro44 – Sensor On/Off

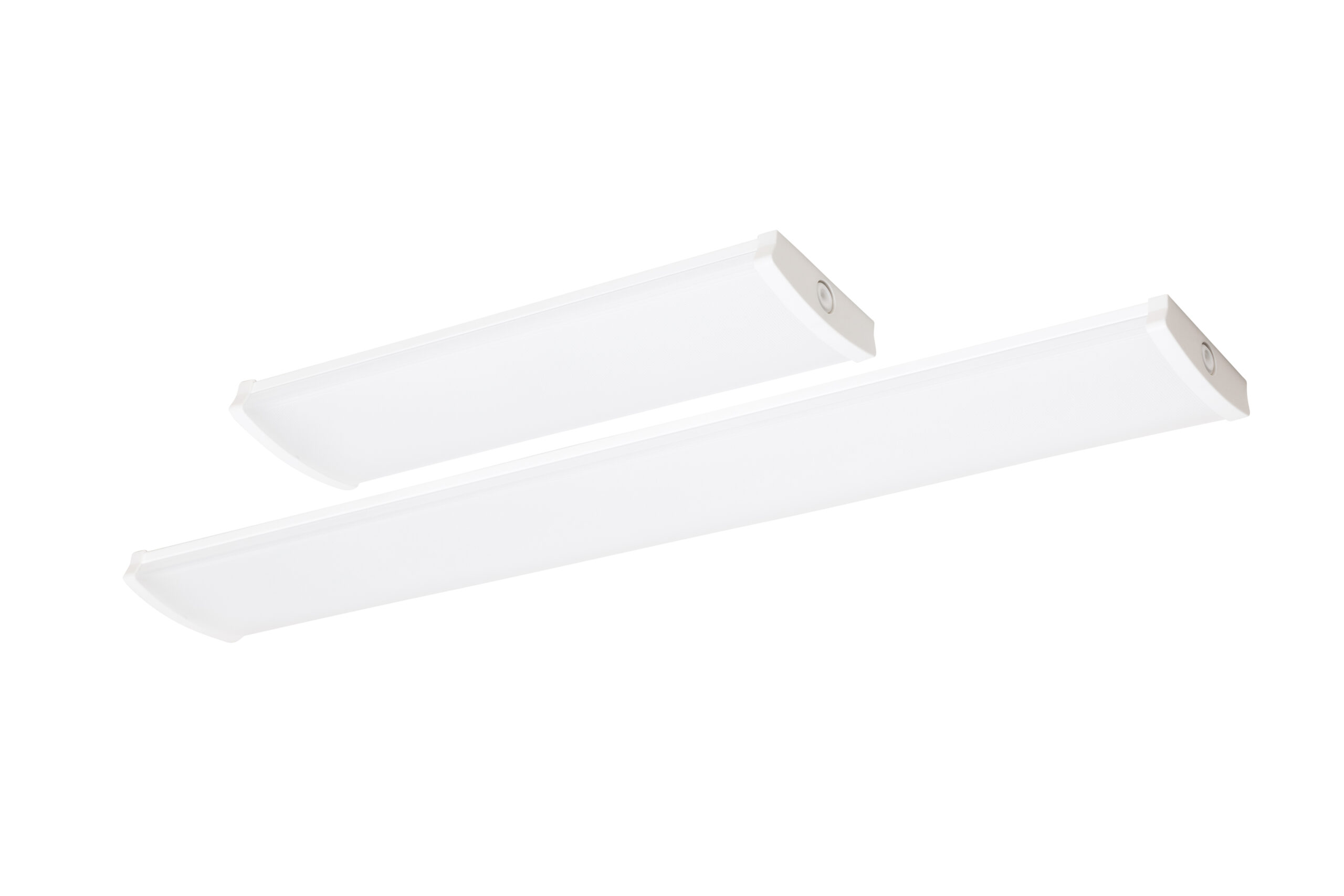

Toro44 produktbild

TEKNISKA SPECIFIKATIONER

Färg:

Vit

Längd:

600/1200

Bredd:

170

Höjd:

50

Färgtemp. (K):

3000k

CRI / Ra:

>

SDCM (Färgtolerans)​:

3

Inbyggt drivdon:

Ja

Skyddsklass:

I

Anslutning:

220-240V

Livslängd:

100.000h / L80

Kappslingsklass:

IP44

Slagtålighet:

IK07

Artiklar

E-nr Artnr Modell Effekt Ljusflöde (lm) Färgtemp Mått Prod.blad Manual Ljusfil
72 210 21 6522 Sens On/Off 15w (9-17) 2276 (1550-2638) 3000k 600/170/50
72 210 25 6532 Sens On/Off 29w (25-40) 4552 (3827-6000) 3000k 1200/170/50
79 062 55 9109 Reservkupa - - - 600
79 062 56 9110 Reservkupa - - - 1200
79 062 57 9111 Diffusorfilm - - - 600
79 062 58 9112 Diffusorfilm - - - 1200

Intresserad av Toro44 – Sensor On/Off?

Fyll i namn, e-post och din fråga till oss så hör vi av oss så snart vi kan.

FLER Toro44-PRODUKTER

Toro44 produktbild

Toro44 – DALI 2

Toro44 produktbild

Toro44 – Multi-Sensor

Toro44 produktbild

Toro44 – Standard On/Off

Alento site logo

FUNKTIONSBESKRIVNING

Standard/Std

Armaturen har integrerad LED driver, kan även användas som slav till sensor on/off.

Dim

Armaturen har integrerad dimbar LED driver, för fasdim. ( fram & bakkantsdimmer )

Sensor On/Off

Armaturen har integrerad HF rörelsesensor on/off inkl dagsljusrelä. Räckvidd för detektering samt tidsinställningar ställs enkelt in via dip-switchar. Dagsljusrelä går att ställa mellan 5-50 lux där armaturen inte tänder upp när dagsljuset ligger över vald nivå på sensorn. Tider för hur länge armaturen ska vara tänd efter senaste detektering går att ställa i intervaller mellan 30sek och 30min. Armaturen levereras med 3min och dagsljussensorn inaktiv.

DALI/Sw-Dim

Integrerad DALI driver kan även ljusregleras via Sw-Dim ( Faspulskontroll )

MULTI ( Sensor med grundljus – nattljus )

Armaturen kan användas som närvarosensor on/off eller som konstant grundljus 10 % med full effekt 100% vid närvaro. Det går även ställa in armaturen manuellt att släckas helt efter en viss tid (30sek-24h). Via switchar är det även möjligt att ställa ner effekten på armaturen för att kunna justera ljusflödet. Armaturen levereras fabriksinställd med konstant grundljus 10 % och går upp på 100% vid rörelse, 3 min efter sista registrerade rörelse går den återigen ner på 10 % grundljus. Alla inställningar görs enkelt via on/off switchar.

*Alt med Nödljus: Nödljus/Multi har nödljusdrift m batteribackup i 1tim drift. Automatiskt självtest samt statusdiod i kupan.

RF Sensor

Armatur med Radio funktion lämpar sig väl i trapphus, korridorer osv. Med endast nätspänning till armaturen kan man ställa in olika grupper med hjälp av RF teknik. Armaturen kan även gå ned till 10% grundljus, konstant 24h eller släckas helt efter 5min, 10min, 30min eller 1 tim. Varje armatur kan styras individuellt med tider för grundljus och dagsljuskontroll. Rörelsesensorn är av mikrovågsteknik.

Gruppering: Med digital kommunikations metod och fasta adress koder, kan armaturen inte kopplas ihop med andra RF signaler. Det finns 4 st dip switchar och möjlighet till 16 olika grupper. Varje armatur med samma inställda adresskod kommunicerar med varandra.

RF Move

Armatur med Radio funktion, master/slav armatur. Lämpar sig väl i trapphus, korridorer etc. Med endast nätspänning till armaturen kan man ställa in olika grupper med hjälp av RF teknik. Armaturen kan även gå ned till 10% grundljus, konstant 24h eller släckas helt efter 5min, 10min, 30 min eller 1 tim. Varje armatur kan styras individuellt med tider för grundljus och dagsljuskontroll. Rörelsesensorn är av mikrovågsteknik.

Gruppering: Armaturerna fungerar i dubbelriktat system dvs att de kan fungera som master och slav samtidigt. Varje armatur med samma inställda adresskod kommunicerar med varandra. Med slavfunktionen aktiveras slavarmaturen då Masterarmaturen får en detektering. Varje armatur kan skicka signaler till 2 olika slav kanaler. T ex i trapphus kan våning för våning tändas upp beroende vart man är på väg.
